01
Digital switching
Mehanički prekidači i osigurači zamjenjuju se programabilnom digitalnom distribucijom s krugovima koji se mogu nadzirati, imenovati i grupirati.
Also support / digital switching
EmpirBus Digital Switching
Kontrola, monitoring i automatizacija brodskih električnih i elektroničkih sustava kroz digitalnu distribuciju, NMEA 2000 mrežu i prilagođeno korisničko sučelje.
Što radi EmpirBus
Digitalni prekidači zamjenjuju klasične panele i povezuju potrošače u pametnu brodsku logiku.
EmpirBus omogućuje centralizirano upravljanje i distribuirane module: manje kablova, čišći razvod, bolju dijagnostiku i pregled sustava na ekranu, tabletu ili telefonu.
02
Upravljanje s ekrana
Korisničko sučelje može prikazivati vlastite stranice, ikone, nazive krugova, statuse tankova, energiju i scenarije za stvarni layout plovila.
03
Distribuirani moduli
CCM/DCM moduli montiraju se bliže opremi koju kontroliraju, što smanjuje dužinu kabelskih snopova i pojednostavljuje servis.
04
Automatizacija scenarija
Moguće je slagati logiku za scene rasvjete, startne sekvence, load shedding, alarme, automatske pumpe, ventilaciju i sigurnosne uvjete.
05
Monitoring i alarmi
Sustav može prikazivati statuse, potrošnju, upozorenja, abnormalnu upotrebu i događaje koji pomažu u dijagnostici i održavanju.
Arhitektura sustava
Planiranje počinje popisom krugova, lokacijama opreme i željenim kontrolnim točkama.
Umjesto jednog pretrpanog prekidačkog ormara, moduli se raspoređuju po plovilu, povezuju na NMEA 2000/CAN sloj i upravljaju potrošačima iz sučelja koje se konfigurira za konkretan brod.
NMEA 2000 okosnica
EmpirBus uređaji se povezuju na mrežnu okosnicu kompatibilnu s NMEA 2000/Micro-C konektorima.
Moduli blizu potrošača
Kanali se mapiraju prema svjetlima, pumpama, brisačima, sirenama, relejima, motorima, tankovima i senzorima.
Ulazi i ručne kontrole
Sustav podržava tipke, senzore, digitalne ulaze i bežične EnOcean prekidače gdje je to praktično.
Ekran, tablet ili telefon
Kontrola se može organizirati kroz grafičke stranice, mobilni pristup i jednostavne scene za posadu ili vlasnika.
Vizualni sloj
Detaljne stranice za kontrolu, monitoring, energiju, klimu i brodske potrošače.
EmpirBus sučelje se ne mora svesti na popis prekidača. Stranice se mogu grafički prilagoditi plovilu, prioritetima posade i jeziku navigacijskog sustava.
Pregled sustava
Statusi i kontrole organizirani po zonama i funkcijama.
Tekućine i tankovi
Prikaz razina, pumpi, ventila i povezanih alarma.
Klima i komfor
Scenariji za klimatizaciju, zone i dnevnu/noćnu upotrebu.
Napajanje i energija
Pregled potrošnje, glavnih krugova i statusa napajanja.
Potrošači na brodu
Rasvjeta, brisači, sirena, sigurnost, zabava i pomoćni sustavi.

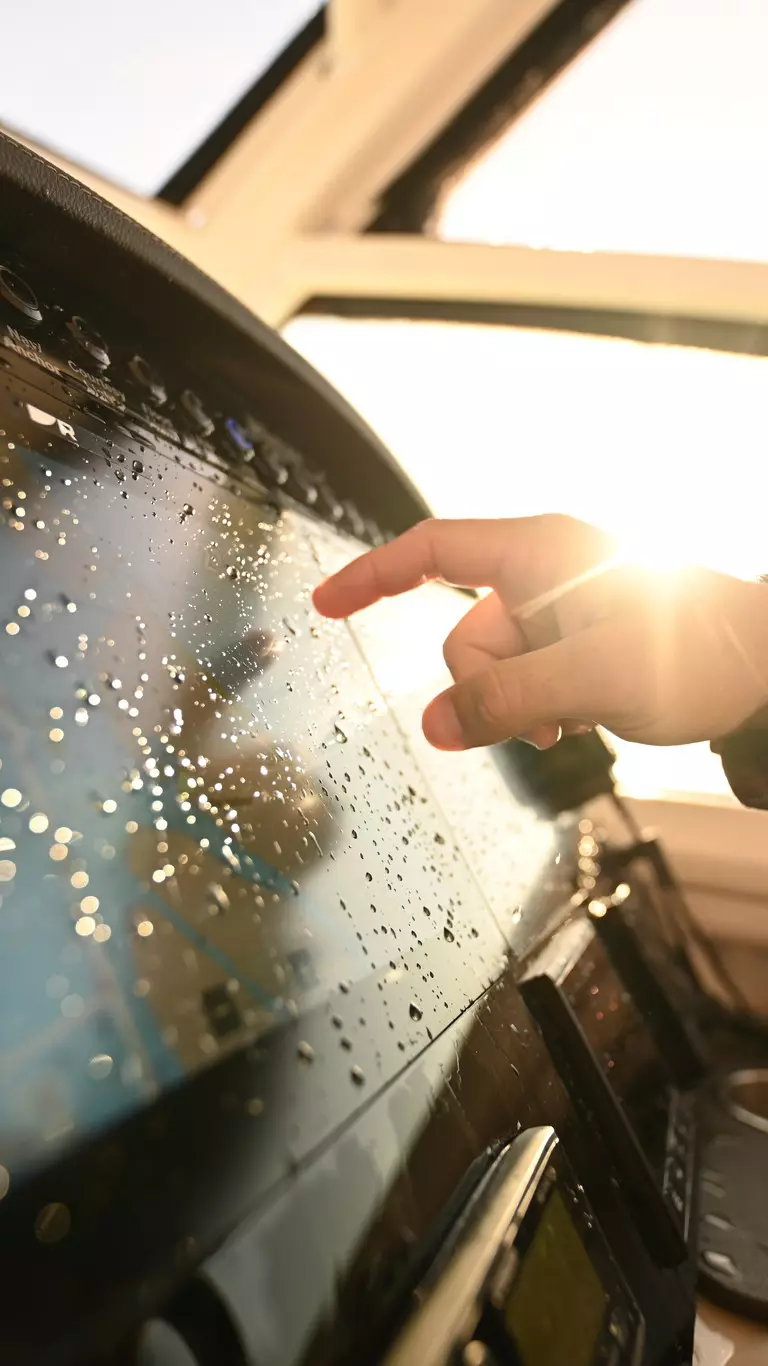

Kormilarska pozicija
Kontrola na zaslonu uz zadržavanje jasnog layouta kokpita.
Moduli i tehnički detalji
EmpirBus se slaže kao modularni sustav prema broju kanala, opterećenju i mjestu ugradnje.
Od kompaktnih DCM rješenja do HPR varijanti i konfiguracijskih alata, ključ je napraviti točan channel list prije odabira modula.
Connect 50
Kompaktni DCM za manje ili jednostavnije instalacije, s kombinacijom ulaza, izlaza, CAN/RS485/LIN sabirnica i zaštitom po kanalu.
- 12/24 V varijante
- 10–18 A po izlazu, ovisno o modulu
- CAN / NMEA 2000 / RS485 / LIN
- oko 230 × 106 × 38 mm
Connect HPR
Varijanta za veća opterećenja, 16 konfigurabilnih bidirectional I/O kanala i ukupno opterećenje do 100 A prema objavljenim podacima.
- 16 I/O
- 18 A max output
- 100 A total
- 230 × 106 × 38 mm
NXT DCM
Digital Control Module s 16 konfigurabilnih kanala, NMEA 2000 kompatibilnim priključkom, Molex konektorima i IP65 kućištem.
- 16 channels
- NMEA 2000 Micro-C
- Molex MX150L
- IP65 / -20 °C do +55 °C
LogiX / GraphiX / MCU
Alati i sučelja za konfiguraciju logike, kanala, grafičkih stranica, automatskih funkcija i puštanje sustava u rad.
- EmpirBus Studio
- LogiX
- GraphiX
- MCU / USB / CAN / RS485
UnLucky postupak
Upit se vodi kao tehnički projekt, ne kao generička ponuda.
Forma prikuplja podatke potrebne za EmpirBus: tip plovila, napon, broj krugova, postojeću opremu, cilj nadogradnje i razinu integracije.
01
Audit instalacije
Pregled postojećih panela, osigurača, potrošača, napajanja, mjesta za module i dostupnih fotografija.
02
Channel list
Popis svih ulaza, izlaza, opterećenja, senzora, ručnih tipki i kritičnih sustava koje treba zadržati dostupnima.
03
Plan modula
Odabir Connect/DCM/HPR modula prema kanalima, struji, lokaciji ugradnje i mrežnoj topologiji.
04
UI i automatika
Grafičke stranice, nazivi zona, scene, alarmi, jezik sučelja i logika za posadu ili charter upotrebu.
05
Test i dokumentacija
Provjera kanala, sigurnosnih funkcija, override scenarija, označavanje i dokumentacija za daljnji servis.
Primjene na plovilu
Područja u kojima EmpirBus ima najviše smisla.
Najbolji rezultat dolazi kada se digital switching planira zajedno s energetikom, navigacijom, komforom i servisnim pristupom.
Zone rasvjete i dimmeri
Pumpe, tankovi i ventili
Klima, ventilacija i grijanje
Brisači, sirena i navigacijska svjetla
DC/AC potrošači i load shedding
Sigurnosni alarmi i senzori
Grafički prikaz statusa sustava
Refit i nove instalacije
EmpirBus upit
Pošalji podatke o plovilu i dobit ćeš jasniji tehnički smjer za EmpirBus integraciju.
Kontakt forma je složena za digital switching upite: što više tehničkih podataka pošalješ, lakše je napraviti dobar prvi pregled modula, kanala i integracije.
Za EmpirBus je najvažnije dobro mapirati krugove prije narudžbe modula. Time se izbjegavaju višak kanala, loš layout i naknadno preslagivanje instalacije.
